Có lẽ bạn đã nghe rất nhiều về cáp quang nhưng vẫn chưa biết rõ cáp quang là gì, cấu tạo, ứng dụng và ưu, nhược điểm của cáp quang như thế nào. Những thông tin trong bài viết dưới đây sẽ bạn giúp bạn hiểu rõ về các vấn đề này.
Cáp quang là gì?
Cáp quang được hiểu đơn giản là một loại cáp viễn thông, được sử dụng để truyền tín hiệu thông qua môi trường ánh sáng. Vật liệu chủ yếu dùng để sản xuất loại cáp này là nhựa và thủy tinh. Đặc biệt, thiết bị này có thể truyền tin trong khoảng cách rất xa với tốc độ cao và ít bị nhiễu.
Cáp quang
Cấu tạo của cáp quang
Cáp quang được cấu tạo gồm 4 thành phần chính là core, cladding, buffer coating và jacket. Mỗi bộ phận đều có những đặc tính riêng biệt, cụ thể như sau:
-
Core hay còn gọi là trung tâm phản chiếu: Đây là nơi ánh sáng sẽ đi qua và từ đó giúp cáp quang có thể truyền được thông tin đi.
-
Cladding hay lớp phản quang bao bọc bên ngoài lõi: Bộ phận này có tác dụng phản chiếu ánh sáng trở lại vào lõi dẫn.
-
Buffer coating hay lớp phủ dẻo bên ngoài: Lớp phủ này có tác dụng bảo vệ sợi không bị ẩm ướt và hư hỏng.
-
Jacket hay các sợi quang được đặt trong bó quang: Bộ phần này chứa hàng trăm, ngàn sợi quang và bó quang này sẽ giúp bảo vệ lớp phủ bên ngoài của cáp.
Phân loại cáp quang
Trên thị trường hiện nay, Multimode và Single mode là hai loại cáp quang phổ biến đang được khách hàng lựa chọn sử dụng nhiều nhất hiện nay. Mỗi loại cáp sẽ có cấu tạo và đặc điểm nổi bật khác nhau, cụ thể như sau:
Cáp quang Multimode
Multimode hay còn gọi là cáp quang đa mode, đây là loại cáp có cấu tạo từ gồm lõi dẫn lớn và các tia dẫn xung quanh. Thiết bị này được ứng dụng chủ yếu trên các đường truyền tải thông tin ở khoảng cách ngắn vì cáp quang này có mức độ phân tán thông tin rất lớn.
Bên cạnh đó, Multimode được chia làm 2 loại là Multimode stepped index và Multimode graded index. Chi tiết về từng loại cáp được thể hiện như sau:
-
Multimode stepped index: Đây là loại cáp chiết suất liên tục và có cấu tạo gồm một lõi lớn và các tia xung quanh. Lõi lớn sẽ có kích thước là 100 micron. Các tia tạo xung quanh có thể sẽ đi theo đường thẳng hoặc đường rích rắc và tại điểm đến sẽ là các tia riêng rẻ.
-
Multimode graded index: Đây là loại cáp quang chiết suất bước, có cấu tạo gồm lõi dẫn chính và các tia dẫn xung quanh. Chỉ số khúc xạ của lõi dẫn chính có sự giảm dần từ trong ra ngoài. Các tia xung quanh lõi sẽ đi theo đường cong và hội tụ tại điểm đến.
>> Tham khảo: So sánh cáp đồng và cáp quang
Cáp quang Single mode
Single mode hay cáp quang đơn mode, đây là loại cáp có cấu tạo gồm một lõi dẫn nhỏ. Thiết bị này được sử dụng chủ yếu cho các đường truyền tải có khoảng cách xa vì mức độ phân tán thông tin của loại cáp này thấp.
Cáp quang Single mode có lõi nhỏ, kích thước của lõi chỉ khoảng 8 micron. Hệ số thay đổi khúc xạ của thiết bị này tương đối thấp. Các tia dẫn của cáp sẽ được truyền theo đường song song với trục. Xung nhận của loại cáp này tốt và ít bị méo dạng trong quá trình sử dụng.

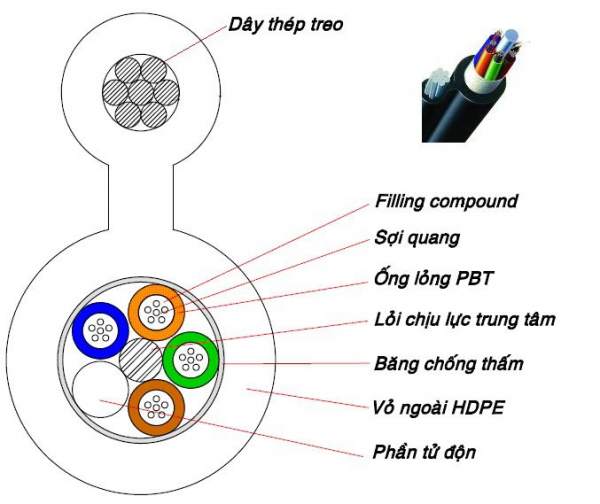

Cấu tạo của cáp quang
Ưu, nhược điểm của cáp quang
Cáp quang là một loại thiết bị truyền tin và nhận tin đang được sử dụng rất phổ biến hiện nay. Bên cạnh đó, thiết bị này cũng sẽ có những ưu điểm và nhược điểm riêng. Dưới đây là chi tiết về ưu, nhược điểm của cáp quang:
Ưu điểm
Ngoài cấu tạo gọn, nhẹ dễ dàng sử dụng và an toàn thì thiết bị này còn có những ưu điểm nổi bật khác như:
-
Dung lượng truyền tải lớn: Nhờ cấu tạo gồm nhiều sợi quang nhỏ tạo thành bó quang, từ đó cho phép nhiều kênh đi qua cáp quang.
-
Tín hiệu truyền ổn định, ít bị nhiễu.
-
Tốc độ truyền tin nhanh vì môi trường truyền tin của cáp quang là môi trường ánh sáng.
-
Sử dụng điện nguồn ít hơn.
-
Cáp quang không bị cháy nổ vì không có nguồn điện chạy qua, từ đó tránh được các thiệt hại về cháy, nổ hoặc hỏa hoạn.
Nhược điểm
Cáp quang được sử dụng để truyền tin cả trong khoảng cách gần và xa. Đối với các đường truyền xa thì việc lắp đặt sẽ khó khăn hơn vì dây cáp trong trường hợp này sẽ thường dài và yêu cầu dây phải thẳng, không gấp khúc để quá trình truyền tin được tốt nhất.
Bên cạnh đó, chi phí và thời gian lắp đặt của cáp quang tương đối cao. Bởi vì, với các đường truyền tải xa thì thời gian hoàn thành sẽ lâu hơn, chi phí mua dây và hàn nối cũng nhiều hơn.
Ứng dụng của cáp quang
Nhờ những có những tính năng nổi bật mà loại cáp này đang được ứng dụng rộng rãi trong các công trình khác nhau, cụ thể như sau:
-
Ứng dụng trong truyền tải thông tin ở khoảng cách ngắn như các đèn soi graded index hoặc trong các mạng LAN.
-
Ứng dụng truyền tải thông tin ở khoảng cách xa như cáp mạng điện thoại, cáp truyền hình, cáp máy tính,...
-
Ngoài ra, thiết bị này còn được ứng dụng trong lĩnh vực như y tế, nghệ thuật, cơ khí, thương mại,...
|
Công ty Cổ Phần Cơ Điện Trần Phú, tiền thân là Xí nghiệp cơ khí Trần Phú được thành lập năm 1965, trải qua gần 6 thập kỷ xây dựng & phát triển, đến nay Trần Phú là một trong những doanh nghiệp hàng đầu trong lĩnh vực sản xuất dây và cáp điện.
Từ năm 2020, Trần Phú chính thức tạo bước nhảy vọt về công nghệ sản xuất khi xây dựng và chính thức vận hành nhà máy sản xuất dây cáp điện với quy mô 5ha tại KCN Việt nam – Singapore VSIP Hải Dương. Tại nhà máy mới, cả 4 công đoạn quan trọng nhất trong sản xuất dây điện: Kéo – Bện – Bọc lõi – Bọc vỏ Trần Phú đều đầu tư máy của 2 nhà chế tạo máy sản xuất dây điện hàng đầu thế giới là Niehoff và Rosendahl…Điều này cho phép Trần Phú đem đến cho thị trường những sản phẩm dây cáp điện chất lượng không chỉ tốt hơn mà đó còn là những sản phẩm vô cùng tinh xảo. Đáp ứng đúng lời hứa thương hiệu từ ngày mới thành lập: “Độ bền thách thức thời gian” và “Tiêu hao nhỏ nhất trên đường dây điện”
|
Thông qua bài viết trên, Cơ điện Trần Phú đã cung cấp những thông tin quan trọng để bạn hiểu hơn về cáp quang là gì. Hãy theo dõi trang web của Trần Phú để tham khảo thêm những thông tin hữu ích nhé. Nếu bạn có nhu cầu mua các thiết bị điện chất lượng, hãy liên hệ với chúng tôi theo thông tin sau đây:
