Hướng dẫn tính kích thước ống luồn dây điện

Tùy thuộc vào quy mô của công trình mà sẽ sử dụng số lượng dây điện và ống dẫn khác nhau. Việc tính toán kích thước của ống luồn dây điện sẽ giúp bạn xác định được số lượng dây điện tối đa cần sử dụng, từ đó giúp bạn tránh được sự dư thừa lãng phí. Vậy nên, để biết được cách tính như thế nào thì bạn hãy tham khảo bài viết hướng dẫn tính kích thước ống luồn dây điện dưới đây.

Ống luồn dây điện là gì?

Ống luồn dây điện được coi như một lớp áo bên ngoài đường dây điện với mục đích bảo vệ dây khỏi các yếu tố tác động của môi trường bên ngoài. Loại dây này được làm từ các kim loại hoặc hợp kim và nó có các đặc điểm nổi bật dưới đây:

• Chịu được lực va đập lớn và điều kiện thời tiết thay đổi thất thường.

• Có khả năng cách điện, chống cháy, ẩm ướt và chống ăn mòn tốt.

• Được lặp đặt trong tường hoặc dưới lòng đất nhằm đảm bảo an toàn cho người sử dụng.

• Bảo vệ tài sản cũng như tính mạng của người dùng trước những rủi ro nguy hiểm xảy ra

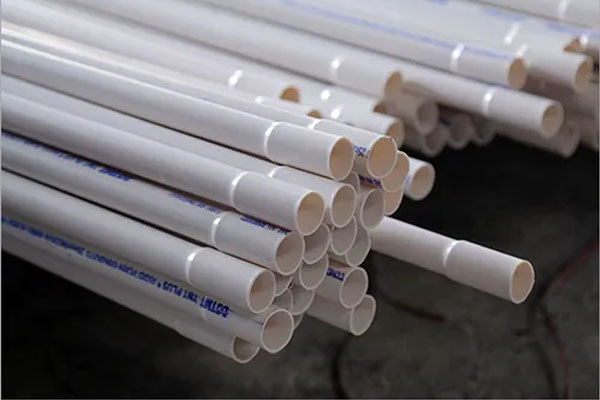

Ống luồn dây điện

Cách tính kích thước ống luồn dây điện

Ống luồn dây điện sẽ có các kiểu dáng và kích thước khác nhau tùy theo nhu cầu và môi trường sử dụng. Việc chọn mua loại ống có kích thước tương thích cho công trình của mình sẽ giúp bạn tiết kiệm được diện tích lắp đặt và đảm bảo an toàn trong quá trình sử dụng. Dưới đây là hai cách tính kích thước ống luồn dây điện chuẩn sẽ giúp bạn hiểu và lựa chọn được sản phẩm phù hợp.

Hướng dẫn tính kích thước ống luồn dây điện theo B5 7671

Để tính được kích thước ống dây điện theo B5 7671, bạn chỉ cần thực hiện theo 2 bước dưới đây.

Bước 1: Tính hệ số cáp theo công thức sau F=T1xn1+T2xn2+T3xn3+...+tnxnn. Trong đó, T là hệ số cáp của dây theo tiết diện, T = 22, 27, 39,43,... thay đổi tùy theo độ dài và đặc tính của dây. n là số đây ở tiết diện đó.

Bước 2: Xác định số lượng dây tối đa của ống luồn dây dẫn dựa vào chiều dài của ống dẫn và đường kính bên trong của ống dẫn. Ống dẫn sẽ có chiều dài trong khoảng từ 3-10m và đường kính bên trong sẽ có kích thước là 16mm, 20mm, 25mm, 32mm, 50mm, 38mm, 50mm và 63mm. Từ đây sẽ tính ra được hệ số ống dẫn và hệ số cáp. Số dây tối đa = hệ số ống dẫn/hệ số cáp.

Hướng dẫn tính kích thước ống luồn dây điện theo NEC

NEC là bộ luật điện quốc gia của Hoa Kỳ. Khi bạn tính kích thước ống luồn dây dẫn theo NEC cần đảm bảo những điều kiện sau:

• Với ống luồn chỉ có 1 dây thì tỷ lệ tiết diện dây/tiết diện trong của ống là 53%.

• Đối với ống 2 dây thì tỷ lệ tiết diện dây/tiết diện của ống là 31%.

• Còn đối với các ống từ 2 dây điện trở lên thì tỷ lệ này sẽ là 40%.

Cách tính kích thước ống luồn dây dẫn điện theo phương pháp này được thực hiện như sau:

• Bước 1: Tính tổng diện tích bề mặt cắt của dây điện. Có công thức tính như sau S= S1xn1 + S2xn2 + S3xn3 + … + Sncnn.

• Bước 2: Tính đường kính bên trong của ống luồn dây dẫn điện. Từ công thức S= pi x R^2 ta tính được tiết diện của tổng dây. Từ tỷ lệ tiết diện dây/tiết diện trong của ống, suy ra ta được tiết diện dây. Từ đó, ta có đường kính trong của ống = 2 lần căn bậc 2 tiết diện dây.

Cách lựa chọn ống luồn dây điện phù hợp nhất

Hiện nay trên thị trường có rất nhiều loại ống dẫn với đủ hình dạng và kích thước khác nhau nhưng không phải tất cả đều được sử dụng như nhau. Vậy nên, việc lựa chọn đúng loại ống dẫn là rất quan trọng vì nó sẽ giúp đảm bảo an toàn cho hệ thống dây điện của bạn. Dưới đây là cách giúp bạn lựa chọn được ống dẫn phù hợp nhất:

Mỗi một loại bọc dây điện khác nhau có phương pháp đi dây khác

Lựa chọn ống luồn dây điện theo phương pháp đi dây

Phương pháp này sẽ gồm có 2 cách, đó là bọc dây điện âm tường và bọc dây điện đi nổi. Mỗi cách sẽ phù hợp với một loại ống dây dẫn khác nhau, cụ thể lựa chọn như sau:

Với nguyên tắc đi dây điện âm tường thì bạn nên lựa chọn loại ống luồn dây dẫn bằng inox cứng hoặc nhựa PVC. Bởi vì loại ống này có thời gian sử dụng khá dài và có thể chịu được các áp lực cao từ môi trường xung quanh.

Phương pháp bọc dây điện đi nối phù hợp với những nơi có địa hình gấp khúc và loại ống được sử dụng thường là ống dẹt. Loại ống này có khả năng tháo lắp dễ dàng tiện lợi cho quá trình sửa chữa hoặc thay mới.

Lựa chọn ống luồn theo vị trí lắp đặt

Tùy theo nhu cầu sử dụng cũng như vị trí lắp đặt mà có thể lựa chọn ống luồn dây dẫn khác nhau. Đối với các hệ thống bên ngoài trời thì bạn nên lựa chọn các ống gen ruột gà vì loại ống này có thể chịu được sự khắc nghiệt của thời tiết, bảo vệ dây tốt hơn. Còn với các công trình trong nhà thì bạn có thể lựa chọn các ống dẹt hoặc tròn.

Qua bài viết hướng dẫn tính kích thước ống luồn dây điện trên đây, Cơ điện Trần Phú đã giúp bạn hiểu hơn về cách tính kích thước của ống. Từ đó, bạn có thể dễ dàng hơn trong việc lựa chọn được loại ống phù hợp với nhu cầu cũng như là công trình của bạn. Nếu bạn có nhu cầu mua các thiết bị điện thì hãy liên hệ với chúng tôi theo thông tin sau đây.
